工作流网生成器V1.0版使用手册

1、工具简介

此工具由太阳城集团潘理、谈芝梦、王希开发，已在MATLAB R2013b（64位）版本上测试通过，可用于自动生成自由选择、安全、无环工作流网实例。

2、运行说明

解压压缩文件genWFN.rar，启动MATLAB软件，在命令行窗口转到解压文件夹所在目录，输入如下格式命令：

genWFN(m,n,k)

注：输入参数为3个，其中m为库所数，n为变迁数，k为库所分组数。

例如：genWFN(10,8,5)

将在命令行窗口输出4项内容：

gp =

1 2 3 4 5

1 4 2 2 1

1 2 6 8 10

注：gp表示库所分组情况，第一行为分组编号，第二行为每组节点数，第三行为每组第一个库所节点的编号。

gt =

1 2 3 4

2 3 2 1

1 3 6 8

注：gt表示变迁分组情况，第一行为分组编号，第二行为每组节点数，第三行为每组第一个变迁节点的编号。

P2T =

1 1 0 0 0 0 0 0

0 0 1 0 0 0 0 0

0 0 1 0 0 0 0 0

0 0 0 1 1 0 0 0

0 0 0 1 1 0 0 0

0 0 0 0 0 1 0 0

0 0 0 0 0 0 1 0

0 0 0 0 0 0 0 1

0 0 0 0 0 0 0 1

0 0 0 0 0 0 0 0

注：P2T表示P到T的关联矩阵F^-

T2P =

0 0 0 0 0 0 0 0

-1 0 0 0 0 0 0 0

-1 0 0 0 0 0 0 0

0 -1 0 0 0 0 0 0

0 -1 0 0 0 0 0 0

0 0 -1 0 0 0 0 0

0 0 0 -1 -1 0 0 0

0 0 0 0 0 -1 -1 0

0 0 0 0 0 -1 -1 0

0 0 0 0 0 0 0 -1

注：T2P表示T到P的关联矩阵F⁺

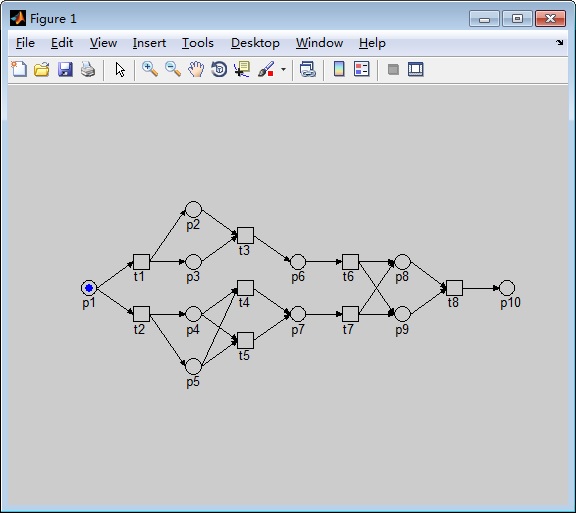

根据上述结果，同时输出工作流网图形，如下图。

由于采用随机生成算法，每次结果可能不同。

3、联系方式

邮箱：panli12345@126.com

2018年11月9日
